數字化時代對于污水處理行業的挑戰—銀川某污水廠為例
日期：2025-08-01
來源：
鴨高創咨詢公眾號
當前經濟下行的時候，污水處理未來的運行成本如何降低？尤其是可量化、成比例的降低，而數字化轉型、做到智能智慧控制是未來污水處理成本控制的終極目標。并且作為智慧城市建設不可或缺的一環，污水處理廠迫切需要更精細、更智能的運營方式，其關鍵在于解決高能耗、低效率及過度依賴人工操作的問題。
隨著互聯網技術與污水處理深度融合，市政污水廠逐步走向高效節能的智慧運營模式。 以銀川某污水廠為例，該廠在設計建造階段就引入了智慧水務技術，升級了硬件設施作為智慧運行的基礎，隨后在運營實踐中，借助數據分析和工藝算法應用，從工藝自動化入手啟動智慧運營。——其中智能加藥應用成效尤為突出，不僅除磷藥劑噸水單耗下降22%，且反饋邏輯清晰，設備要求簡單。——其次又借助報警預警和數據共享功能，以夜間聽班和工單應用為突破點，進行人員集約并探索 計薪方式變革，大幅提高維修維保工作效率。 上述實踐不僅解決了傳統污水廠高度依賴人工操作，工藝調控不靈活，設備保障能力偏弱的問題，又實現節能降耗，并通過組織結構優化，解放高價值人員，獲得可計量的經濟效益，為其他污水廠實現智慧運營提供了有益參考。 1、智能智慧怎么衡量——這是做這個事情的基礎 （1）人能做的事情，這個系統一定是可以做到的； （2）人產生的成本是100元，系統可能就是80元，就是說能耗、藥耗、人耗、各種消耗需要大比例下降才行。 （1）流程再造——現有流程去做現有的數字化，其實對數字化轉型毫無幫助，只是把線下搬到了線上而已，否則效率不可能再造。 （2）組織再造——大量中間的人、設備或者控制系統都應該被優化，和多地方的組織也需要變化，上邊2點完成改造，才能完成成本再造。 （1）上下思想需要統一。上邊想做數字化，下邊一個快退休的員工內心排斥，少傳遞一個工單，都會影響當前廠子的數字化的轉型。并且期間還需要做一個簡單的小工具app來幫助員工快速完成工作； （2）感知層和控制層的提升。是否具備做數字化的條件，當前的自動化時代，如傳統的PLC靠邏輯控制，然后我們現在用氨氮或者溶解氧做目標，進行相應的高級控制。下一個時代是隨著大數據以及中間小數據的靈活應用，所有的自動化會變成實時優化控制，它不一定是以一個目標為止，但是它一定以一個結果為止，而這一代自動化的跨越，會在未來不斷發展。當這一前提做好，設備自動化做出來，設備感知層就上來了，然后再去做精細化的人員管理及優化控制。 如美團外賣2000萬人員憑什么能夠高效率的完成他的派單任務？同樣我們在廠里每一天也有很多人做運營，他去做保養的時候是不是標準的，他打油的操作是不是按標準工作的，清洗儀表的時候整個流程是不是都是極其完整的，以前這些都是人管，而現在應該讓他的場景數據上傳后，再檢查他的標準動作，把這些事情去做好。當自動化時代已經完全可以替代日常生產的時候，這時候人的工作崗位就會發生一個巨大的調整，可能會變成預防性維護，把設備的維養和保養做到標準化，設備成本就會大大降低； （3）建設目標的解析。在做數字化之前，一定要有清晰的建設目標，不把這個目標解析的非常好，預算就會出問題，可能做到一半項目就做不下去了。 （4）人才梯隊的培養和建設。技術在發展，對現場管理的人的學習能力和專業程度的要求也在提高，需要系統的培養，隨著業務擴大，后備人員的建設也是個問題； （5）領導層的決策。組織架構的重新調整，人員的富余、配置不均衡、原有的薪酬結構等都需要打破傳統，重新設計。 （6）設計與方案的統一。數字化的解決方案能否支撐和符合我們的底層設計。 寧夏自古擁有塞上江南的美譽，但實際是全國水資源最匱乏的省份之一，人均水資源占有量遠低于全國平均值。銀川市位于寧夏平原北部， 根據《銀川市2022年國民經濟和社會發展統計公報》，2022年該市常住人口為289.68萬，污水年排放量為18142.42萬m3。同時銀川市水資源人均占有量約為960m3，僅為全國平均水平的1/2，水資源短缺和污水處理需求尤其突出。 銀川某污水廠的設計初衷，是借助互聯網技術將污水廠融入智慧城市系統，尤其是將其出水作為再生水水源，從根本上緩解水資源不足問題，同時嘗試?yán)米詣踊刂?、智能化調控以及管理模式變革對傳統污水廠進行運營升級。該污水廠設計處理規 模為30萬m3/d，采用下沉式設計，由于國內對于準 Ⅳ類水質尚未出臺統一標準，銀川某污水廠出水既要符合入黃（河）水質，又要滿足再生水利用標準，出于技術和經濟合理性考慮，最終確定執行北京市地方標準《城鎮污水處理廠水污染物排放標準》（DB11/890—2012），核心工藝流采用“多點進水+5 段Bardenpho脫氮除磷工藝”，項目排放標準和工藝 流程圖分別如表1和圖1所示。

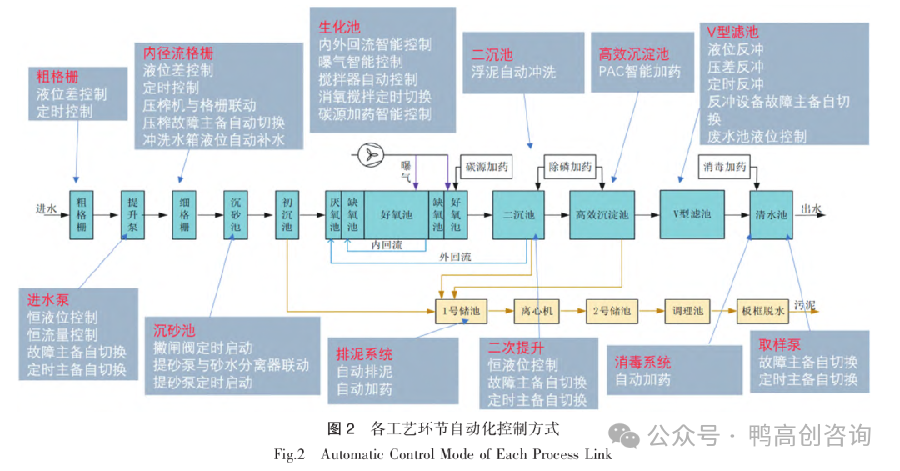

該廠已經成功融入銀川市的智慧城市系統，中央控制系統不但能實時展示處理設施的生產運行狀況，而且實現了與城市其他關鍵信息、基礎設施的對接，道路照明、熱力供應、環境衛生、供水排水以及市民投訴在內的各類市政監管信息均可被集 成至中控展廳。 同時，借助大數據技術和在線數字仿真，銀川某污水處理廠進一步實現運營管理的數字化革新。通過輸入構筑物的三維坐標、管道的地下深度、管網布局以及檢查井的精確位置等數據，成功構建建筑模型（BIM），極大優化運營階段巡檢和維保工作。同時，系統不斷收集水質、流量、實時監測 儀表數據及原材料投放量等關鍵工藝參數，為工 藝調節和故障分析提供有力的決策支持。此外對設備的溫度、振動、轉速、頻率、電流等關鍵指標進 行實時監控，也為設備全生命周期管理提供堅實的數據基礎。 銀川某污水廠從設備維保、數據質量以及自控邏輯3個方面去保障設備高效運行。 ①設備維保：通過工單管理，設定預防性維修，保障設備維保維修頻次，并提高設備維保維修質量，減少故障發生概率，確保設備能在最優狀態下運行。 ②數據質量：通過運維一體化模式轉變，加強在線儀表的維護力度，保障數據監測的準確性和可靠性。 ③自控邏輯：梳理各工藝段控制邏輯，并編輯控制程序，不僅可確保工藝流程的智能化和精確化，還能降低人工干預頻次。目前銀川某污水廠已對核心工藝環節的關鍵設備全部或部分實現了自動化控制，控制方式如圖2所示。

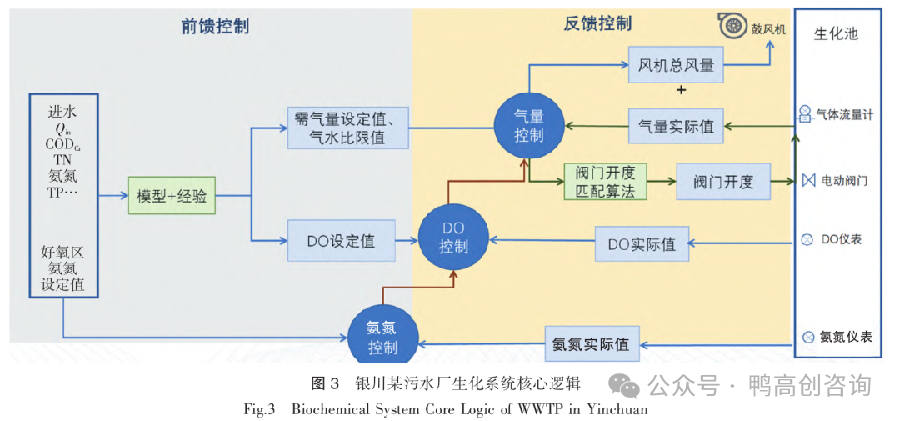

工藝算法以氨氮達標為最終目標，根據進水污染負荷計算分區DO和所需氣量，然后根據氣量設定值與實際值調整閥門開度和風機風量，保證分區氣量控制，維持氨氮在好氧3/4 處達標，具體控制邏輯如圖3所示。

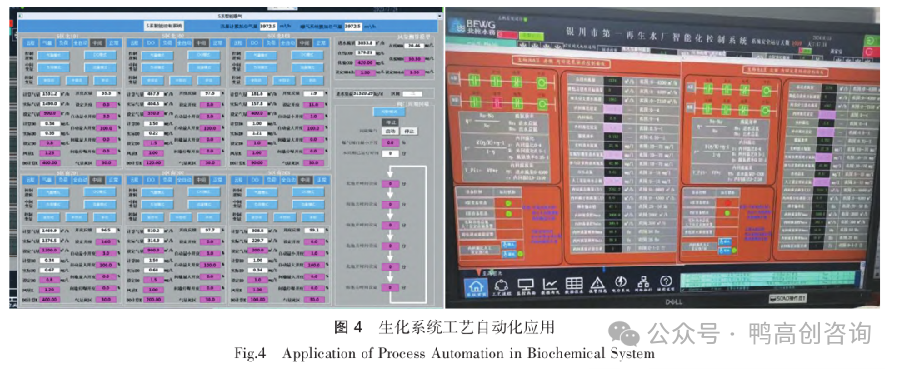

將上述控制邏輯開發為程序，嵌入軟件，通過多參數的動態工藝優化算法，系統實現參數自動校準和工藝控制，現場應用展示如圖4所示。當自動控制邏輯出現沖突或異常時，立即進行人工干預，降低系統調控風險。

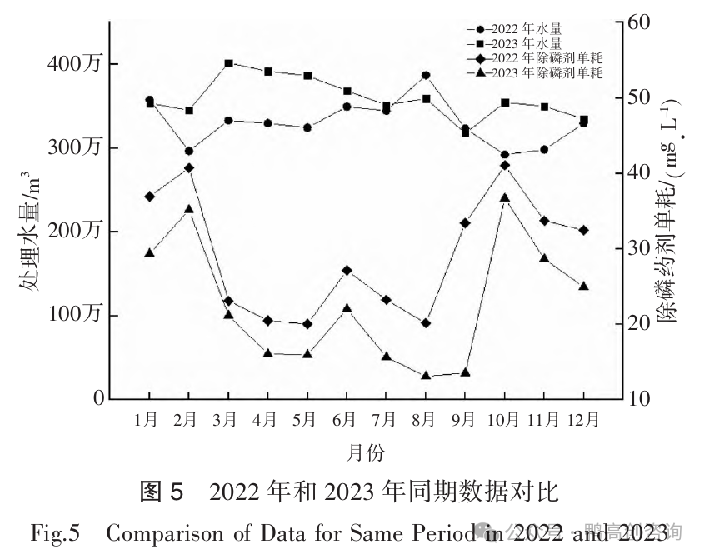

傳統污水廠變動成本中，占比最高的是電費和藥劑費，其中藥劑的投加采用人工手動或泵機定量的方式，其中人工手動投加是間歇性的，精度較低且對處理系統的沖擊較大；泵機定量投加雖然可以連續作業，但無法根據水量和水質的實時變化進行調整。為了提高藥劑投加的精確性和適應性，銀川某污水廠采用了智慧加藥技術來控制投加量。該系統基于偏差控制原理，將輸出量直接或間接地反饋到輸入端，形成一個閉環的自適應調節系統。通過比較系統的實際輸出與期望輸出之間的差異，自動調整以消除偏差，從而實現預期的運行效果。隨著系統不斷運行，收集到的數據越來越多，持續地修正模型參數，系統可逐步實現降耗目標。 2023年引入智能加藥系統后，除磷藥劑的消耗效量顯著降低，每噸水所消耗的除磷藥劑從2022年平均為29.04 mg/L下降到2023年的22.61 mg/L，下降幅度約為22%，年化節約除磷藥劑金額為19.15萬元，同期數據對比如圖5所示。
銀川某污水廠打破傳統污水廠組織架構，整合運行、設備和質檢3個部門，合并成立運維部，將夜間運行人員轉崗為日間運維人員，并將工藝人員轉崗為質量控制人員，有效提高設備維保和化驗分析能力，這一改革極大緩解傳統污水處理廠人員配置不均衡問題， 同時打破原有薪酬結構，以工單管理作為計薪方式，體現多勞多得。通過組織架構調整，銀川某污水廠總?cè)藬?shù)從65人優化至53人，并選拔8名專業技術人員，參與公司外部輕資產拓展，承接賀蘭17個泵站的運維檢修工作，年度創收90萬元。 在運維一體化變革的基礎上，銀川某污水廠又借助數字化工具（SED-ONLINE）系統，將日常生產活動開發成標準化線上工單流程。以設備維保為例，該廠在系統中預設各種設備的維保計劃，并在到達設定時間時自動生成并派發工單。收到工單的人員立刻按指令執行任務。完工后通過系統提交驗收申請，并附上相應的圖片、視頻、文字或語音等佐證材料。審批人員隨后對工作內容和質量進行審核 與驗收。最終所有記錄由系統自動存檔。這一流程大幅提升部門間的溝通效率，并增強了工作內容的可追溯性，與傳統的維保流程相比，實現顯著的效率提升。 隨著工單制度不斷優化及內容日益詳細化，各類工單信息變得更加明確和精確。目前銀川某污水廠工單管理系統涵蓋運行巡檢、設備巡檢、維修、維保、化驗以及臨時任務等多種類型。考核評價體系包括工單完成率、工時消耗率及質量評價等指標。 以2024年1月為例，該月份共下發工單1444份，具體分布：運行巡檢工單為1162份，設備巡檢工單為10份，維保工單為184份，維修工單為5份，以及臨時工單為52份，整體工單完成率達到了 84.45%。 未來污水處理廠必然朝著少人乃至無人值守的方向發展，并將利用數字化能力來彌補個人能力的差異。但較高的初期建設成本限制了智慧運營成果的推廣，如何以較低的建設成本實現智慧運營尚需思考； 此外，聯動控制技術尚未完全成熟，仍需依靠報警信息通知進行人工干預，距離真正實現污水廠“無人值守”運行目標尚有差距。同時運維一體化的基礎是夜間聽班，但夜間聽班需要一定保障條件，包括建立成熟的預警體系，制定完善應急預案和聯動機制，以及高質量的設備維保，因此各污水廠不能盲目推行實施。 其實污水處理的數字化轉型和養殖場的智慧養殖大趨勢是一樣的，這個方向是對的，但當前環境和技術都有限制，如很多公司鉆研環控系統，如完全做到控制，人在手機app上就可以養殖，但現實情況下養殖的最終模式都沒有定下來，如建多大的棚舍、幾層籠養、什么樣的通風模式等，所有人都在不斷探索優化，并且發展速度很快，那當前研究的環控系統就無法適用于后續的變化。 因此談到智慧型、數字化的最終目標的前提，都得是當前已知的技術、設備、模式以及人員等都已經做好升級配套，才能實現最終目標。 說回污水的智能智慧控制——是基于大數據，統計學，數學模型和算法的復雜的編程AI技術，積累數據越多，大系統自己判斷能力越強，指令越準確，才能做到真正的智能智慧污水，這也是智能智慧污水的核心。 在數字時代的浪潮下，科技革命正引領著我們，邁向一個更可持續的未來，數字孿生污水處理廠以其高效、智能、和可持續的特點在環境保護領域展現出巨大的潛力，邁向一個更可持續的未來，數字孿生技術通過實時監測和模擬，能夠精確還原污水處理過程中的各種變量和情景，將復雜的生產過程可視化，并以直觀的方式呈現給決策者和運營團隊（用一個電影來解析，如黑客帝國，人類的終極目標，用虛擬世界的最優解，去指導物理世界的最高效運行）。 在傳統的污水處理中，突發事件可能導致環境污染和損失，數字孿生污水處理廠通過監測設備實時運行狀態，結合數據模型分析，能夠在最短時間內預警和識別潛在風險，通過系統警告并采取相應的措施進行快速響應，減少不良影響并降低運營風險，數字孿生污水處理廠以數據為基礎，提供全面的運營數據和洞察，幫助我們制定更明智的決策，并推動持續改進，無論是優化工藝流程、調整設備布局還是改善能源利用、數字孿生技術都能為我們提供合理的建議和指導，實現污水處理過程的持續優化，數字孿生污水處理廠是我們邁向清潔能源與環境保護的重要里程碑。
